Układanie rur ogrzewania podłogowego – zasady i wskazówki

Poprawne działanie ogrzewania podłogowego w dużej mierze zależy od precyzji wykonania instalacji rurowej. Błędy popełnione na tym etapie są trudne i kosztowne do naprawy, ponieważ kryją się pod warstwą jastrychu. Kluczem do sukcesu jest zrozumienie zasad projektowania pętli, doboru odpowiedniego rozstawu oraz zastosowanie sprawdzonych metod montażu. W tym artykule krok po kroku omówimy najważniejsze zasady i praktyczne wskazówki dla wykonawców i nadzorujących inwestorów, dotyczące montażu ogrzewania podłogowego.

Każda dobra instalacja zaczyna się od projektu. W przypadku podłogówki nie chodzi tylko o rozmieszczenie rur, ale o przemyślaną strategię kompensacji strat ciepła w pomieszczeniu.

Podział na strefy i strefy brzegowe

Podstawowa zasada mówi, że tam, gdzie straty cieplne są największe, potrzebujemy więcej energii. Dlatego wydziela się tzw. strefy brzegowe, czyli pasy wzdłuż dużych okien, drzwi balkonowych i ścian zewnętrznych. W tych miejscach rury układa się gęściej, aby zrekompensować wychłodzenie i zniwelować efekt „zimnej ściany”.

Dobór rozstawu rur (10-20 cm) w praktyce

Rozstaw rur nie jest wartością stałą. W strefach brzegowych stosuje się zwykle minimalny rozstaw 10 cm. W głębi pomieszczenia, gdzie zapotrzebowanie na ciepło jest mniejsze, rozstaw można zwiększyć do standardowych 15-20 cm. Zbyt duży rozstaw (powyżej 25 cm) może prowadzić do odczuwalnego „pasiastego” rozkładu temperatury na podłodze. Prawidłowo układać rury, zachowując właściwy rozstaw, jest kluczowe dla równomiernego rozprowadzenia ciepła.

Długość pętli i zasady hydrauliczne

Każda pompa obiegowa ma ograniczoną zdolność do pokonania oporów przepływu. Długość pojedynczej pętli ma bezpośredni wpływ na hydraulikę całego systemu grzewczego.

Optimum 80-120 m vs. maksimum 120-150 m (16×2 mm)

Dla najczęściej stosowanych rur pex o wymiarach 16×2 mm przyjmuje się, że optymalna długość pętli mieści się w przedziale 80-120 metrów. Jest to wartość, która zwykle gwarantuje dobry przepysz i równomierne oddawanie ciepła. Maksymalna długość, jaką dopuszczają producenci i normy, to zazwyczaj 120-150 metrów.

Skutki zbyt długiej pętli – spadki przepływu i nierówne grzanie

Przekroczenie zalecanych długości skutkuje znacznym wzrostem oporów hydraulicznych. Woda, płynąc przez zbyt długą pętlę, mocno się wychładza, co prowadzi do nierównomiernego grzania – podłoga w obszarze przyłącza zasilania będzie wyraźnie cieplejsza niż w miejscu powrotu. Może to również przeciążyć pompę obiegową, zwiększając zużycie energii elektrycznej.

Metody układania rur – spiralna vs. meandrowa

Wybierając metodę układania, decydujemy o rozkładzie temperatury na powierzchni podłogi. Dwie główne techniki to układ spiralny (ślimakowy) i meandrowy (wężykowy).

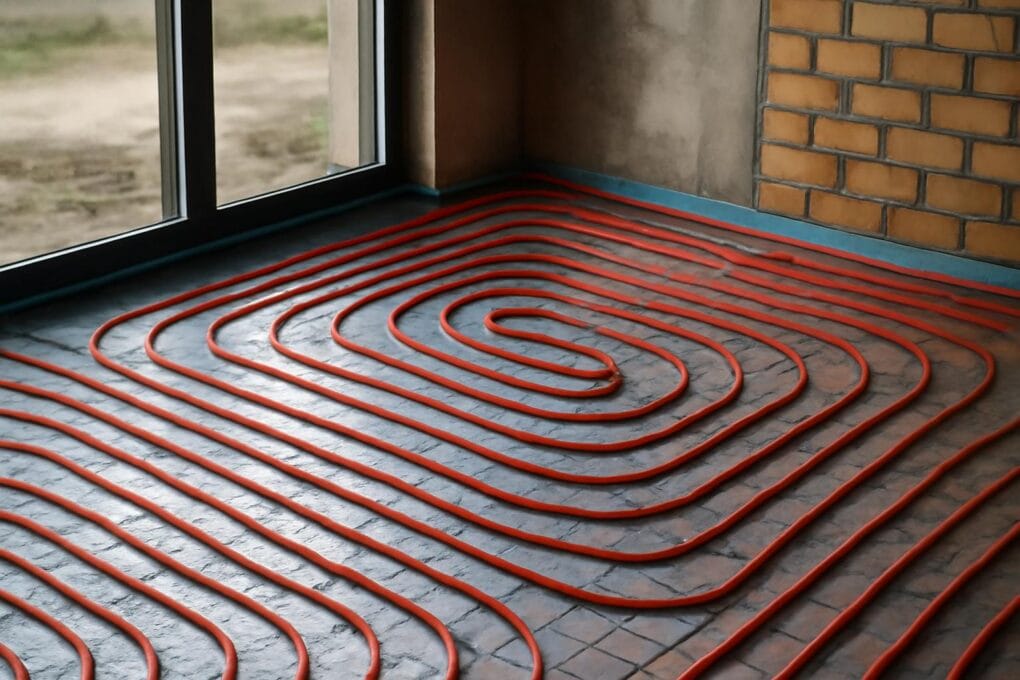

Spiralna (ślimakowa) – kiedy i dlaczego daje równomierne ciepło

W układzie spiralnym rura zasilająca i powrotna prowadzone są równolegle. Oznacza to, że obok gorącej rury zasilającej zawsze leży chłodniejsza rura powrotna. Dzięki temu ciepło rozprowadzane jest po podłodze w sposób bardzo równomierny, bez wyraźnych stref ciepła i chłodu, zapewniające równomierne rozprowadzenie ciepła. Jest to metoda polecana dla większości pomieszczeń.

Meandrowa – zalety, wady i zastosowania

Układ meandrowy polega na układaniu rur w długich, równoległych odcinkach w formie „węża”. Jest prosty do zaprojektowania i wykonania. Jego główną wadą jest stopniowe ochładzanie się wody w rurze, co skutkuje spadkiem temperatury podłogi w miarę oddalania się od kolektora. Sprawdzi się tam, gdzie ten gradient jest pożądany (np. w korytarzu, gdzie grzejemy od strony okna w głąb) lub w strefach brzegowych.

Przygotowanie podłoża i warstw pod podłogówkę

Podłoże pod instalację musi spełniać dwa podstawowe warunki: być równe i suche. Nierówności mogą prowadzić do uszkodzenia rur lub nierównomiernego rozprowadzenia jastrychu. Na wyrównanym podłożu układa się izolację termiczną, najczęściej w postaci płyt styropianowych dla podłóg grzewczych (np. EPS 100, XPS) o grubości min. 3-5 cm, a na piętrze min. 2 cm. Na izolacji rozkłada się folię izolacyjną (zwykłą lub z nadrukiem siatki), która pełni rolę bariery przeciwwilgociowej i podkładu pod rury.

Mocowanie rur i prowadzenie pętli

Po przygotowaniu warstwy izolacyjnej można przystąpić do mocowania rur. Są dwie podstawowe metody:

Spinki (tacker)

Rury przyczepia się do styropianu za pomocą specjalnych spinek lub klipsów, wbijanych zszywaczem (tackerem). Metoda wymaga precyzyjnego odmierzania rozstawu i ręcznego prowadzenia rury.

Maty systemowe z wypustkami

To rozwiązanie szybsze i dokładniejsze. Na izolację kładzie się maty ze styropianu lub polietylenu, które mają fabrycznie uformowane wypustki. Rury po prostu wciska się między te wypustki, co gwarantuje utrzymanie stałego, równego rozstawu.

Jak zaczynać układanie od najzimniejszej strefy

Praktyczną zasadą jest rozpoczęcie układania pętli od miejsca o największych stratach ciepła, czyli zazwyczaj od ściany zewnętrznej lub okna. Dzięki temu najcieplejsza woda (z początku pętli) trafia najpierw do strefy, która potrzebuje najwięcej energii, poprawiając komfort cieplny i efektywność systemu.

Dylatacje – gdzie są obowiązkowe i jak je wykonać

Dylatacje to szczeliny w wylewce betonowej, które pozwalają jej na swobodne kurczenie się i rozszerzanie pod wpływem temperatury. Ich brak to prosta droga do pęknięć jastrychu i uszkodzenia rur.

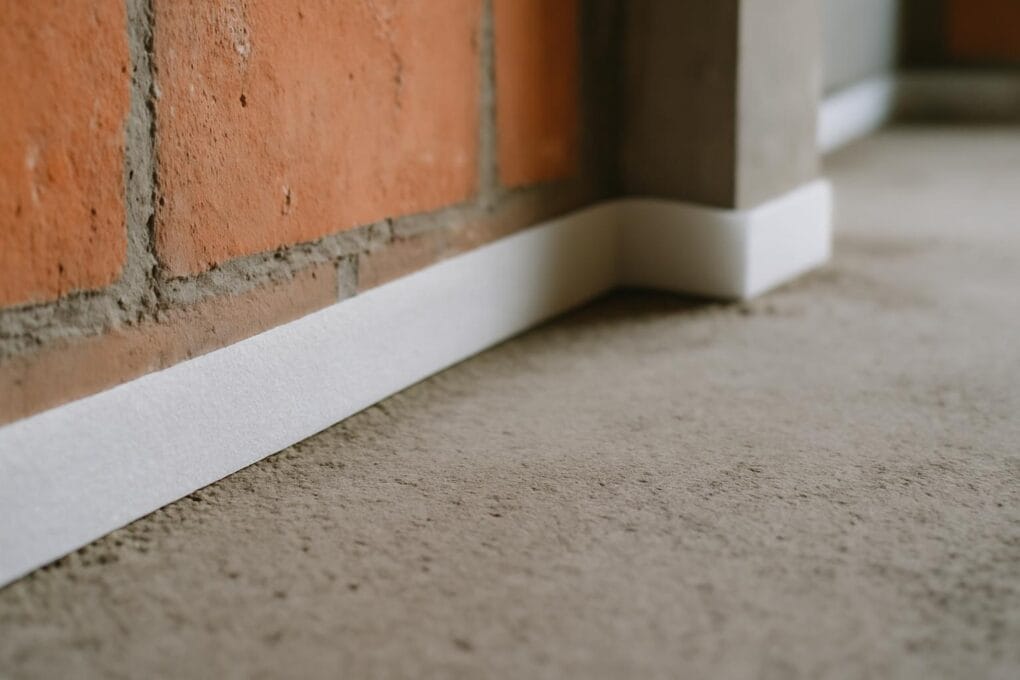

Dylatacje obwodowe

Obowiązkowo wykonuje się je przy wszystkich ścianach, słupach i innych stałych elementach konstrukcji. Są to paski ze styropianu lub specjalnej taśmy, o grubości ok. 1 cm, które oddzielają wylewkę od ściany.

Dylatacje pośrednie (przejścia i duże powierzchnie)

Należy je stosować, gdy długość boku pomieszczenia przekracza 8 m lub powierzchnia jednej płyty jastrychu jest większa niż 40 m². Są także obowiązkowe na styku dwóch różnych rodzajów podłożeń (np. beton-drewno) oraz w przejściach między pomieszczeniami (w drzwiach). Przez dylatację pośrednią rura musi być prowadzona w otulinie ochronnej (peszlu).

Błędy krytyczne i kontrola jakości

Nawet drobne usterki po zalaniu betonem stają się poważnymi problemami. Dlatego kontrola na etapie gołych rur jest kluczowa.

Dlaczego nie robić łączeń w betonie

Zasadą absolutną jest unikanie jakichkolwiek połączeń mechanicznych (złączek, kształtek) w warstwie jastrychu. Każde takie połączenie to potencjalne miejsce przyszłego przecieku, do którego dostęp będzie wymagał kucia podłogi. Pętlę należy ułożyć z jednego, ciągłego odcinka rury.

Próba ciśnieniowa przed zalaniem jastrychem

Jest to etap obowiązkowy i nie do pominięcia. Po ułożeniu i podłączeniu wszystkich pętli do rozdzielacza, instalację napełnia się wodą i poddaje próbie ciśnieniowej (zwykle 6-8 bar przez 24 godziny). Spadek ciśnienia świadczy o nieszczelności, którą należy zlokalizować i usunąć. Próbę utrzymuje się również w trakcie wylewania i wiązania jastrychu.

Po wylaniu jastrychu – schnięcie i wygrzewanie instalacji

Po pomyślnym przejściu próby szczelności można przystąpić do zalania rur warstwą jastrychu. To jednak nie koniec procesu.

Typowy czas schnięcia (3-4 tygodnie)

Wylewka betonowa potrzebuje czasu, aby odpowiednio wyschnąć i osiągnąć wymaganą wytrzymałość. Minimalny okres, po którym można rozpocząć delikatne dogrzewanie, to zazwyczaj 3-4 tygodnie. Dokładny czas zależy od typu jastrychu, grubości i warunków atmosferycznych.

Procedura stopniowego wygrzewania

Przed uruchomieniem normalnej eksploatacji należy przeprowadzić wygrzewanie wstępne (sezonowanie). Polega ono na stopniowym, codziennym podnoszeniu temperatury wody w instalacji o kilka stopni (np. zaczynając od 20°C i dochodząc do temperatury projektowej w 5-7 dni), a następnie jej powolnym schłodzeniu. Proces ten pozwala wysuszyć jastrych i uchronić go przed pęknięciami.

Checklist – szybka lista kontrolna wykonawcy

1. Projekt: Czy pomieszczenie podzielono na strefy (brzegową i środkową)?
2. Rozstaw rur: 10 cm w strefach brzegowych, 15-20 cm w głębi pomieszczenia?
3. Długość pętli: Czy nie przekracza 120-150 m (dla 16×2 mm)? Optymalnie poniżej 100 m.
4. Metoda układania: Czy wybrano spiralę dla równomierności lub meander dla prostych obszarów?
5. Podłoże: Czy jest równe, suche i zabezpieczone izolacją z folią?
6. Mocowanie: Czy rury są stabilnie zamocowane (spinkami lub na macie)?
7. Start pętli: Czy układanie rozpoczęto od najzimniejszej ściany/okna?
8. Dylatacje: Czy wykonano dylatacje obwodowe i pośrednie (przy dużych powierzchniach, w drzwiach)?
9. Brak łączeń: Czy w całej pętli w betonie nie ma żadnych złączek?
10. Próba ciśnieniowa: Czy wykonano 24-godzinną próbę szczelności pod wyższym ciśnieniem?
11. Wygrzewanie: Czy zaplanowano okres schnięcia (3-4 tyg.) i procedurę stopniowego wygrzewania?

Przestrzeganie powyższych zasad nie tylko zagwarantuje równomierny i komfortowy rozkład ciepła w pomieszczeniu, ale także zapewni bezawaryjną pracę wodnego ogrzewania podłogowego na długie lata. Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się z doświadczonym projektantem lub instalatorem, aby sprawdzić każdy etap wykonania ogrzewania podłogowego.
