Rozmieszczenie i montaż spotów LED w sufitach podwieszanych

Zasady rozmieszczenia spotów: rozstaw, ściany i metraż

Podstawową wytyczną, zapewniającą równomierne, pozbawione ciemnych plam światło, jest zachowanie odległości między oprawami na poziomie 80–100 cm. W standardowych pomieszczeniach o wysokości do 2,7 m jest to rozstaw optymalny. W sytuacjach, gdy światło ma charakter uzupełniający lub używamy opraw o szerszym kącie świecenia i większym strumieniu świetlnym, odstęp ten można zwiększyć maksymalnie do 1,2–1,5 m.

Drugą kluczową regułą jest zachowanie około 60 cm odległości od ściany. Pozwala to uniknąć powstawania nieestetycznych, nadmiernie jasnych smug wzdłuż krawędzi pomieszczenia oraz zapewnia lepsze rozproszenie światła. Odstęp ten można zmniejszyć do około 40 cm, jeśli celem jest podświetlenie konkretnego elementu lub w bardzo wąskich pomieszczeniach.

Przelicznik 7–8 punktów świetlnych na 3 m² służy jako szybki punkt wyjścia do szacowania potrzebnej liczby opraw. Nie jest to jednak sztywna norma, a jedynie praktyczna wskazówka. Ostateczna liczba zależy od mocy i kąta świecenia lamp, wysokości pomieszczenia oraz pożądanego natężenia oświetlenia.

Jak dobrać liczbę punktów świetlnych do pomieszczenia

Wspomniany przelicznik jest pomocny, ale warto go zweryfikować. Dla pomieszczenia o powierzchni 15 m² daje to orientacyjnie 35–40 punktów (15 m² / 3 m² * 7–8). Taka ilość może być przesadna w salonie, gdzie światło punktowe łączy się z głównym żyrandolem. W kuchni nad blatem roboczym taka gęstość może być zaś jak najbardziej pożądana. Najlepszą metodą jest narysowanie planu pomieszczenia w skali i naniesienie nań siatki punktów z zachowaniem zasad rozstawu (80–100 cm od siebie i 60 cm od ścian). W ten sposób wizualnie i matematycznie określimy realną, optymalną liczbę opraw.

Wysokość pomieszczenia a odległości między oprawami

Wysokość kondygnacji ma bezpośredni wpływ na rozproszenie wiązki światła. Dla standardowej wysokości 2,5–2,7 m rekomenduje się wspomniany rozstaw 80–100 cm. W pomieszczeniach wyższych, np. loftach o wysokości 3,5 m, odległości między oprawami można zwiększyć, a nawet warto rozważyć oprawy o węższym kącie świecenia, aby światło efektywniej docierało na dół. W niskich pomieszczeniach (około 2,3 m) należy być ostrożnym z redukowaniem odstępów – zbyt gęste rozmieszczenie może dać efekt „sufitu w dziurkach” i spowodować niepotrzebne nagromadzenie ciepła w konstrukcji.

LED w sufitach podwieszanych: dlaczego to najczęstszy wybór

Technologia LED zdominowała rynek oświetleniowy, a w przypadku zabudowy podwieszanej jest wręcz rozwiązaniem wymuszonym. Jej główne zalety to:

1. Niska emisja ciepła: W przeciwieństwie do halogenów, diody LED nie nagrzewają się w stopniu zagrażającym otulinie przewodów czy płycie gipsowej, co jest kluczowe dla bezpieczeństwa pożarowego w zamkniętej przestrzeni międzysufitowej.
2. Oszczędność energii: Znacznie mniejsze pobory mocy przy tej samej lub lepszej wydajności świetlnej.
3. Długa żywotność: Tysiące godzin pracy, ograniczające potrzebę serwisowania, które w przypadku sufitów podwieszanych jest utrudnione.
4. Kompaktowe rozmiary: Nowoczesne oprawy LED są bardzo płytkie, mieszcząc się nawet w ciasnych przestrzeniach instalacyjnych.

Wymagania konstrukcyjne sufitu: minimalna przestrzeń i dostęp serwisowy

Aby swobodnie zamontować oprawy i ukryć niezbędną instalację elektryczną, konieczne jest zachowanie minimum 10 cm przestrzeni między stropem właściwym a płytą gipsowo-kartonową. W tej przestrzeni poprowadzone zostaną puszki łączeniowe, przewody oraz, w przypadku opraw niskonapięciowych, transformatory. Należy również przewidzieć możliwość późniejszego dostępu do tych elementów, np. poprzez umieszczenie klapy rewizyjnej w miejscu głównej rozdzielni lub przy transformatorach.

Planowanie instalacji przed montażem płyt G-K

Jest to etap decydujący o powodzeniu całego przedsięwzięcia. Przed zabudową sufitu należy:

1. Na stropie nanieść dokładny plan rozmieszczenia wszystkich punktów świetlnych.
2. Wytyczyć i poprowadzić trasy przewodów zasilających od łączników i rozdzielni do każdego planowanego miejsca oprawy.
3. Zamocować puszki łączeniowe w łatwo dostępnych miejscach.
4. Dla opraw 12V – zaplanować i przygotować miejsca montażu transformatorów, pamiętając o zachowaniu do nich późniejszego dostępu i minimalnej odległości 20 cm od opraw (dla uniknięcia zakłóceń).

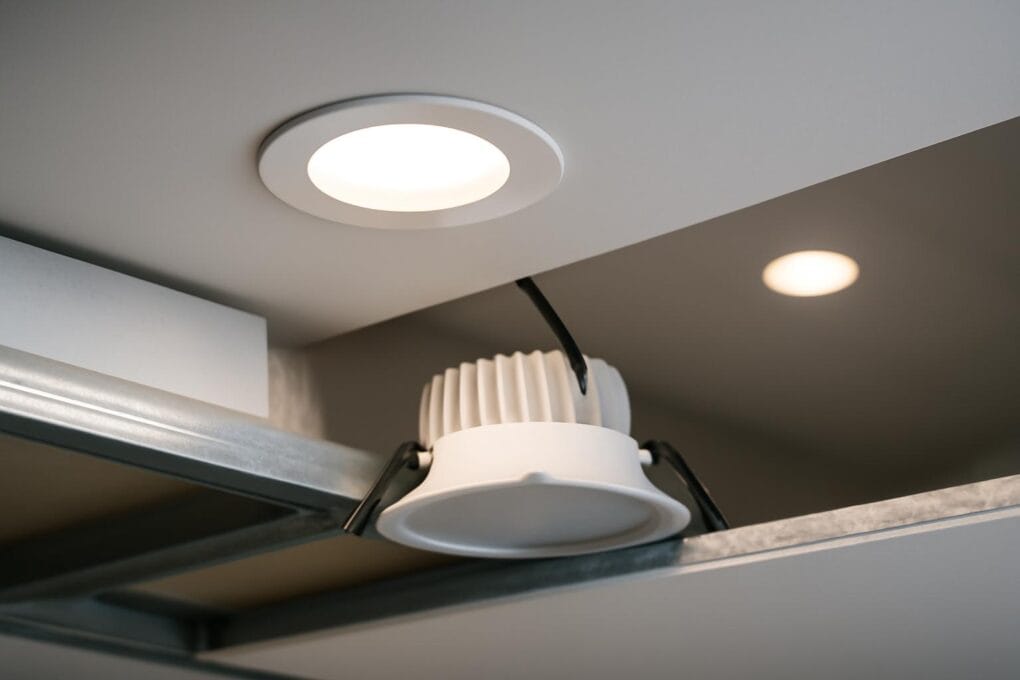

Montaż krok po kroku: otwory, przewody, oprawy

Gdy płyty G-K są już zamontowane, przystępujemy do finalnego etapu:

1. Wycinanie otworów: Korzystając z otwornicy o średnicy dokładnie odpowiadającej średnicy kupionych spotów (zwykle 55-85 mm), wycinamy otwory w zaznaczonych wcześniej miejscach. Precyzja jest kluczowa dla estetycznego wykończenia.
2. Wyprowadzenie przewodów: Przez wycięte otwory wyprowadzamy przygotowane wcześniej końcówki przewodów zasilających.
3. Podłączenie i montaż opraw: Po podłączeniu przewodów (zgodnie z instrukcją, przy wyłączonym napięciu), sprężyste ramiona oprawy wsuwa się do otworu, gdzie samoczynnie się blokują, dociskając obręcz oprawy do płyty G-K.

Transformatory 12V: gdzie je umieścić i jak zachować odstępy

Oprawy niskonapięciowe (12V) wymagają zastosowania transformatora (lub zasilacza LED). Jego lokalizacja musi być przemyślana:

1. Odstęp od źródła ciepła: Transformator powinien znajdować się minimum 20 cm od korpusu oprawy LED, aby uniknąć jej przegrzania i przedwczesnej awarii.
2. Dostęp serwisowy: Transformatory są elementem, który może wymagać wymiany. NIE należy ich więc permanentnie zabudowywać czy przysypywać wełną mineralną. Najlepiej zamontować je na szynie lub platformie w pobliżu klapy rewizyjnej.
3. Łazienka: W strefach mokrych transformatory muszą być umieszczone poza strefami bezpieczeństwa (0, 1, 2), najlepiej poza pomieszczeniem lub w wydzielonej, suchej przestrzeni (np. nad sufitem podwieszanym w przedpokoju).

Dobór kąta świecenia: światło ogólne vs akcentowe

Kąt świecenia to parametr, który definiuje charakter oświetlenia:

1. Światło ogólne (rozproszone): Uzyskuje się je za pomocą opraw o szerokim kącie świecenia (np. 100°-120°). Światło „rozlewa” się po pomieszczeniu, delikatnie modelując przestrzeń. To podstawowy wybór do większości punktów w salonie czy sypialni.
2. Światło akcentowe (kierunkowe): Do podkreślenia konkretnych obiektów (obraz, rzeźba, blat) stosuje się oprawy o wąskim kącie (np. 25°-40°). Dają one intensywną, skupioną wiązkę światła, tworząc dramaturgię i punkt zainteresowania.

W jednym pomieszczeniu można łączyć oba typy, np. szerokie kąty do oświetlenia ogólnego salonu i wąskie do zaakcentowania półek z książkami. Regulacji kąta padania światła można dokonać dobierając odpowiedni model oprawy.

Łazienka i strefy mokre: IP, bezpieczeństwo i lokalizacja zasilania

Montaż oświetlenia w łazience rządzi się szczególnie restrykcyjnymi zasadami ze względu na wilgoć i bezpośrednie zachlapanie.

1. Klasa szczelności (IP): W strefach bezpośrednio narażonych na zachlapanie (prysznic, wanna) oraz w ich bezpośrednim sąsiedztwie wymagane są oprawy o klasie co najmniej IP44 (chronione przed bryzgami wody ze wszystkich kierunków). Dla pozostałych części łazienki często wystarczy IP21, ale bezpieczniej jest stosować IP44 jako standard.
2. Strefy bezpieczeństwa: Przepisy precyzyjnie definiują, gdzie można montować oprawy i urządzenia elektryczne. Transformatory lub zasilacze muszą znajdować się poza strefami 0, 1 i 2 (czyli poza obszarem wanny/prysznica).

Zasady bezpieczeństwa: odległości od materiałów łatwopalnych

Nawet przy stosowaniu technologii LED, która emituje mało ciepła, należy zachować podstawowe zasady bezpieczeństwa pożarowego. Oprawy oraz transformatory powinny być instalowane w taki sposób, aby zachować minimalną odległość 0,5 metra od materiałów łatwopalnych (np. drewnianych belek, płyt OSB, izolacji z wełny drzewnej lub pianki bez odpowiedniej klasy ognioodporności). W praktyce, w przestrzeni międzysufitowej często znajduje się wełna mineralna – jest to materiał niepalny, więc nie stanowi zagrożenia.

Najczęstsze błędy i jak ich uniknąć

1. Brak planu przed zabudową: Prowadzi do improwizacji, błędnych odległości i problemów z dostępem do instalacji. Rozwiązanie: Szczegółowe rozrysowanie planu na stropie.
2. Zbyt mała przestrzeń instalacyjna: Mniej niż 10 cm uniemożliwia poprawne schowanie oprawy i bezpieczne ułożenie przewodów. Rozwiązanie: Dostosowanie konstrukcji sufitu podwieszanego.
3. Brak dostępu do transformatora: Jego awaria wymaga wtedy demolowania sufitu. Rozwiązanie: Montaż w pobliżu klapy rewizyjnej.
4. Nieprawidłowe IP w łazience: Montaż oprawy o niskiej szczelności nad wanną. Rozwiązanie: Bezwzględne stosowanie opraw IP44 w strefach mokrych.
5. Nierównomierny rozstaw: Widoczne ciemne plamy lub „dziurawy” sufit. Rozwiązanie: Użycie siatki z zachowaniem reguły 80-100 cm i 60 cm od ścian.

Przykładowe schematy rozmieszczenia (salon, kuchnia, łazienka)

Salon (20 m²): Rozmieszczenie symetryczne lub obwodowe. Punktowe światło ogólne (kąt szeroki) rozmieszczone w odległościach 90-100 cm, tworząc równomierną siatkę. Dodatkowo 2-3 oprawy z wąskim kątem skierowane na kominek lub galerię zdjęć.

Kuchnia (12 m² z wyspą): Nad blatem roboczym i wyspą gęstsze rozmieszczenie (co 70-80 cm) opraw o średnim kącie świecenia, zapewniające doskonałe doświetlenie stanowisk pracy. W części jadalnej – rzadsze, bardziej nastrojowe rozmieszczenie.

Łazienka (6 m² z wanną): Dwie oprawy IP44 o szerokim kącie nad samą wanną (zachowując bezpieczne odległości od jej krawędzi), symetrycznie rozmieszczone oprawy nad umywalką (również IP44) oraz ewentualnie oprawa akcentowa (IP44) nad lustrem. Transformator umieszczony w suchej strefie za lustrem lub nad sufitem w korytarzu.

Podsumowanie

Montaż oświetlenia punktowego LED w suficie podwieszanym to inwestycja w komfort i estetykę na lata. Kluczem do sukcesu jest planowanie. Pamiętając o podstawowych zasadach rozstawu (80-100 cm, 60 cm od ściany), zapewniając odpowiednią przestrzeń instalacyjną (min. 10 cm) i dobierając oprawy o właściwych parametrach (kąt świecenia, IP44 w łazience), możemy uniknąć kosztownych i kłopotliwych błędów. Dzięki technologii LED zyskujemy nie tylko efektowne, ale także bezpieczne, energooszczędne i trwałe oświetlenie, które doskonale wpisuje się w nowoczesne aranżacje wnętrz, oferując długą żywotność i funkcjonalność.
